SETAS

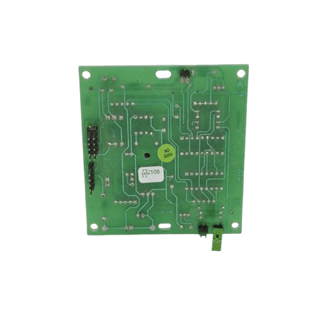

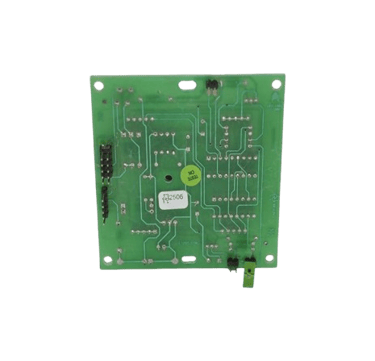

A SETA GG, é uma seta indicadora de sentido no formato que lembra o símbolo do metrô de São Paulo, possui tamanho avantajado que permite sua utilização tanto na botoeira de cabina como na de pavimento, também faz uma ótima combinação com os indicadores IPDGG, IPDGGS e IPDGGSE. Aplicação em todos os comandos.

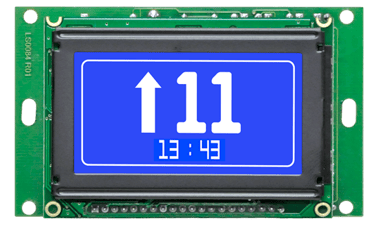

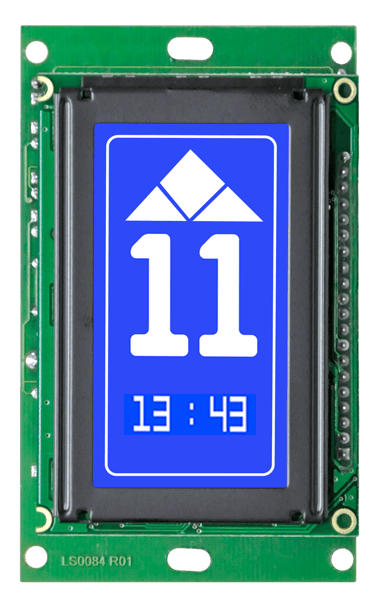

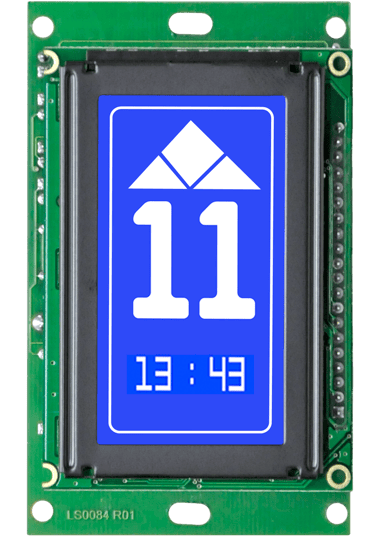

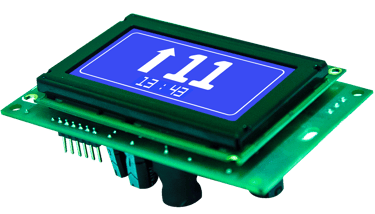

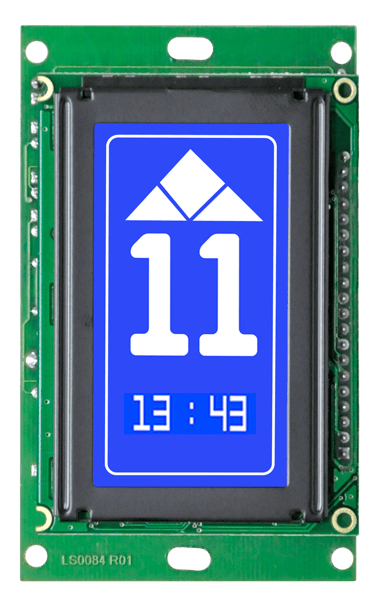

LCD monocromático

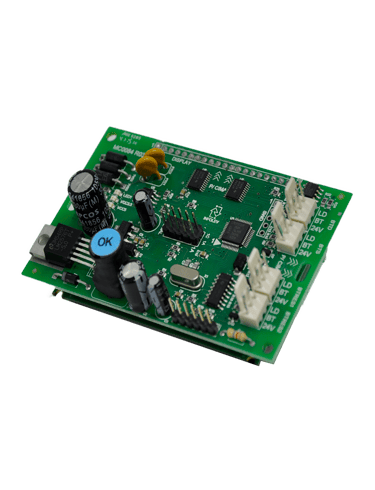

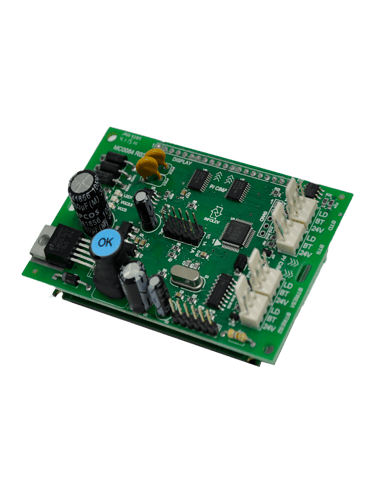

• Código da placa: MC0030

• Tamanho do dígito: 48mm

• Iindicador tipo: Seta Sobe, Seta Desce

• Tipo de conexão: Bornes com parafuso

Resolução: 128x64pixels

Sua ligação é simples, tanto para os comandos eletrônicos INFOLEV, como em comandos eletromecânicos ou mesmo eletrônicos de outras marcas, para estes casos é necessário que tenha dois contatos disponíveis: um para direção de subida e outro para direção de descida. Utilizaremos nestes contatos o negativo (0 volts) da mesma fonte que alimenta o comum da seta (20Vcc). No caso dos comandos Infolev, quem fornece estes contatos é uma placa IR2.

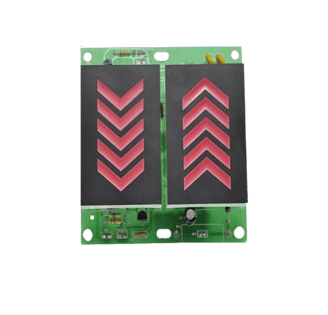

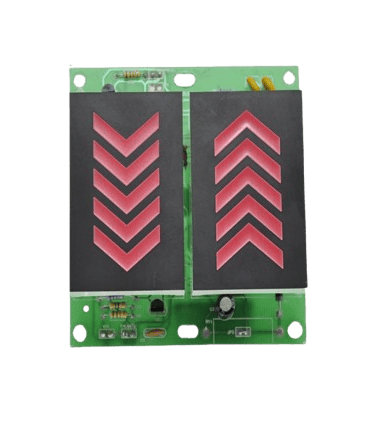

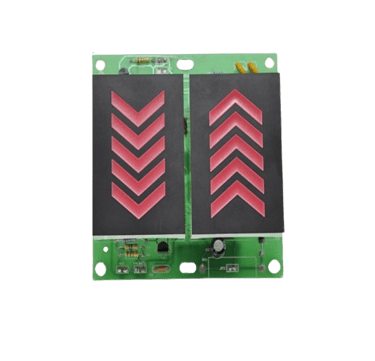

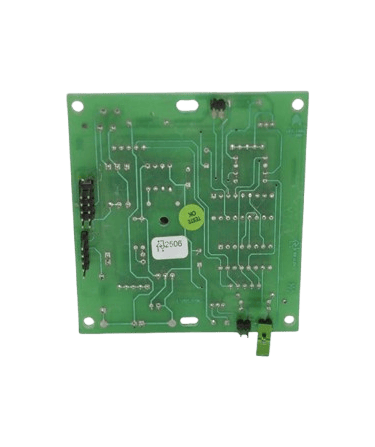

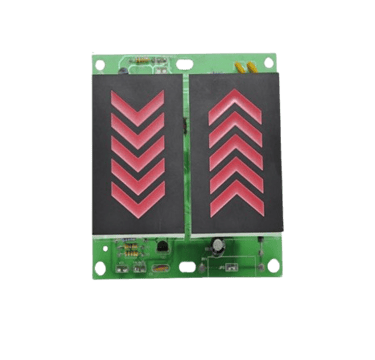

SETA GG

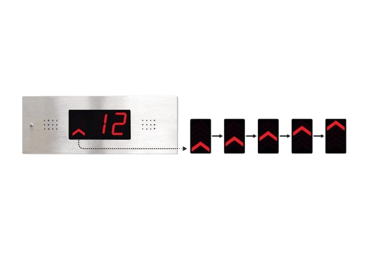

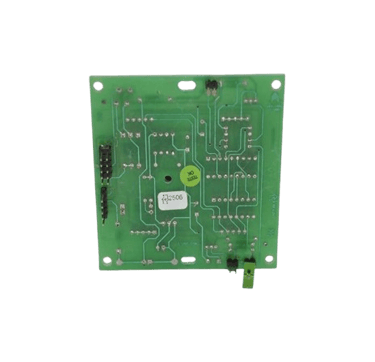

SETA SEQUESE

Seta indicadora de direção serial. Em todos comandos Infolev com comunicação serial ou para comandos de outras marcas através do KIT DECODSE.

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até a seta sequese, ele a interpreta e consegue saber a direção de deslocamento do elevador e mostra em seu display, estando acoplado a seta um "Plambric" ela também toca um sinal sonoro.

• Tensão de trabalho: 24Vcc +/- 20%;

• Temperatura máxima do ambiente de instalação: 40ºC;

• Serial 4 linhas (24V, 0V, TX+, TX-);

• Conector de encaixe – alojamento PV 5+5 não polarizado;

• Furos oblongos (facilidade de instalação);

• Alta imunidade a ruído;

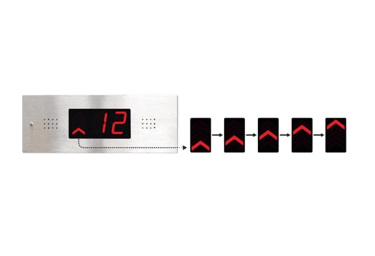

• Pode ser montado em conjunto com o indicador Ipdggse e a seta GG;

• Solução ideal para instalação sobre as portas de pavimento e/ou cabina;

• Possui saída para auto falante piezoelétrico "Plambric";

• Possui sáida para controle de volume do sinal sonoro através de jumper;

• Consumo (médio): 40mA.

Sua ligação é simples, tanto para os comandos eletrônicos INFOLEV, como em comandos eletromecânicos ou mesmo eletrônicos de outras marcas, para estes casos é necessário que tenha dois contatos disponíveis: um para direção de subida e outro para direção de descida. Utilizaremos nestes contatos o negativo (0 volts) da mesma fonte que alimenta o comum da seta (20Vcc). No caso dos comandos Infolev, quem fornece estes contatos é uma placa IR2.

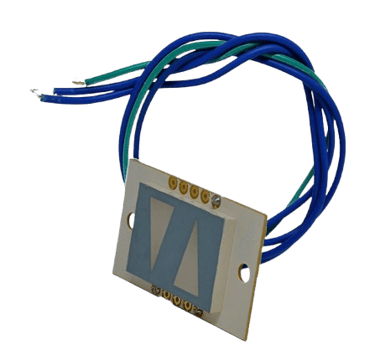

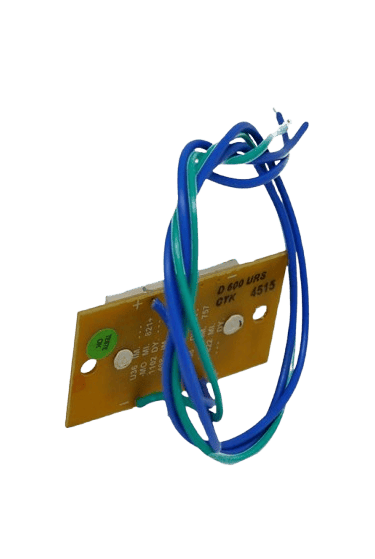

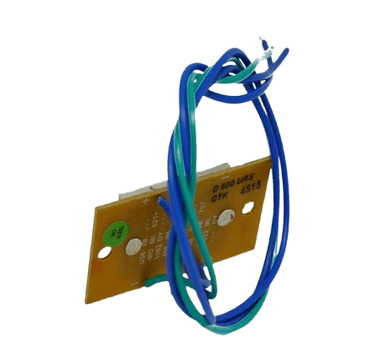

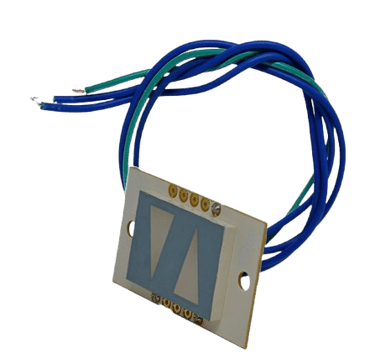

SETA SH

A SETA SH, é uma seta indicadora de sentido de tamanho pequeno que pode ser utilizada tanto na botoeira de cabina como na de pavimento.

Sua ligação é simples, tanto para os comandos eletrônicos INFOLEV, como em comandos eletromecânicos ou mesmo eletrônicos de outras marcas. Para estes casos é necessário que tenha dois contatos disponíveis, um para direção de subida e outro para direção de descida. Utilizaremos nestes contatos o positivo (24 volts) da mesma fonte que alimenta o comum da seta (0Vcc). No caso dos comandos Infolev, quem fornece estes contatos é uma placa IR2

• Tamanho do dígito: 20mm

• Tamanho da placa: 65x35mm

• Indicador tipo: Seta Sobe e Seta Desce

• Tipo de conexão: Soldagem

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.
