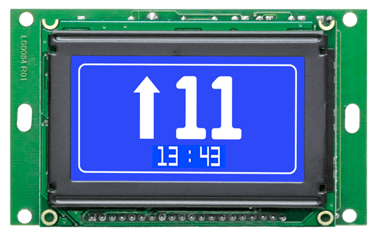

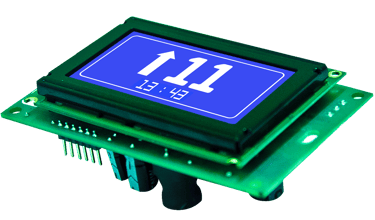

MINI LCD

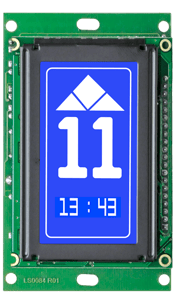

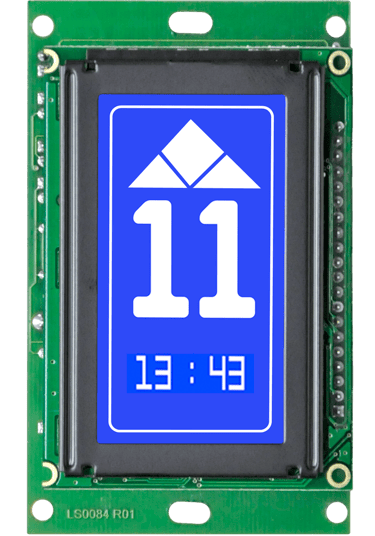

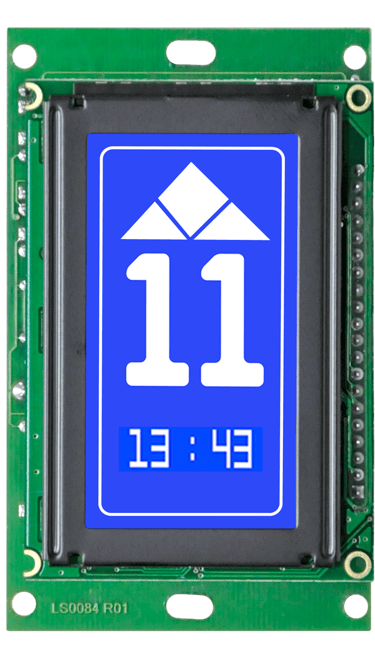

É um indicador com display gráfico que agrega diversas e novas funções, sendo totalmente compatível com a linha de indicadores existentes. É o que existe de mais moderno e prático, pois disponibiliza ao usuário o posicionamento do elevador, sentido de movimento, etc.

Em todos comandos Infolev com comunicação serial ou para comandos de outras marcas através do KIT DECODSE.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

LCD monocromático

• Tensão de trabalho: 24Vcc +/- 20%;

• Serial 4 linhas (24V, 0V, TX+, TX-);

• Conector de encaixe – alojamento PV 5+5 não polarizado;

• Furos oblongos (facilidade de instalação);

• Marcação das paradas feita no transmissor (facilidade de troca de marcação);

• Alta imunidade a ruído;

• Variedade de símbolos disponíveis para o nome das paradas;

• Led's indicadores de alimentação e do firmware funcionando;

• Emite sinais sonoros para indicação do elevador chegando ou partindo do andar (gongo) e acionamento de botões;

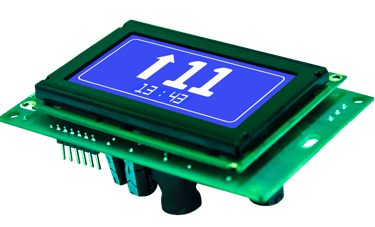

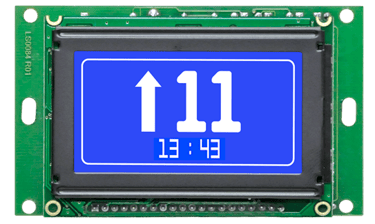

• Até 7 modos de operação: 4 horizontais + 3 verticais;

• Diversos tipos de sinalização: serviço de manutenção "MT", elevador com porta aberta "PA", mensagens de proibido fumar.

• Fácil instalação: conector que dispensa utilização de chaves de fenda, programação in-loco, orientação de instalação impressa na própria placa;

• Faz e sinaliza chamadas de subida, descida, especiais, code e acessibilidade;

• Consumo (médio): 1,5W.

Resolução: 128x64pixels

Para mais informações, faça download dos arquivos abaixo:

Catálogo do Indicador MINI LCD

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até o indicador, ele a interpreta e consegue saber que marcação deve mostrar no display.
