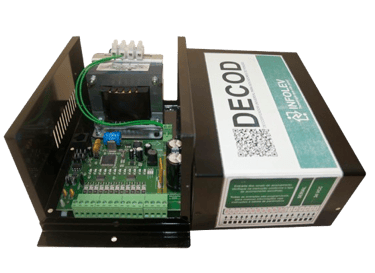

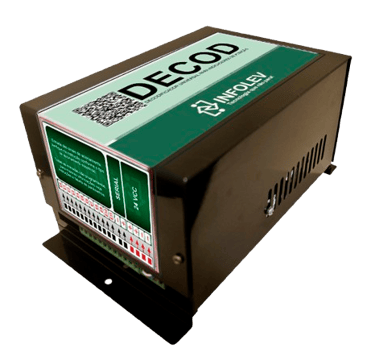

KIT DECOD

Este kit foi desenvolvido para atender a necessidade de aplicação de indicadores seriais de fabricação Infolev em elevadores que não possuem comandos de nossa fabricação ou mesmo os eletromecânicos. Aplicação em quadros de comando de outras marcas, inclusive os comandos a relé.

111mm(A) x 140mm(L) x 240mm(P)

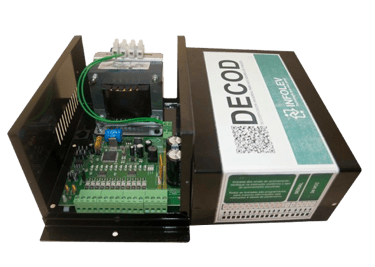

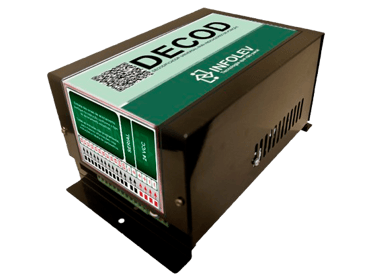

KIT DECOD

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Elétricas:

• Alimentação nominal 220Vac, tolerância - 10% / +20%;

• Saída de alimentação para os indicadores não regulada com proteção contra sobre carga e curto circuito;

• Fonte para alimentação dos indicadores 24Vcc e corrente máxima 3,5A;

• Possui 12 entradas não isoladas ativas em nível alto de 15Vcc ~ 35Vcc, impedância de entrada ~1,7kΩ;

• Possibilidade de programar as entradas conforme a função desejada;

• 3 sistemas diferentes de seletor;

• Led's de monitoramento dos sinais de entrada;

• Led de indicação de firmware funcionando;

• Jumper para colocar a marcação "MT" nos indicadores (em caso de manutenção);

• Possibilidade de configuração através da URM2, Super URM e URM Móbile;

• Compatível com qualquer indicador da linha serial Infolev (inclusive Voice Card);

• Bornes de conexão 2,5mm² – 250Vca – 15A;

• Bateria Ni-cd 60mAh para o relógio interno, mesmo quando faltar energia o relógio permanece funcionando;

• Atualização automática do horário de verão;

Dimensões Físicas:

• Tamanho da Placa: 122 x 102 x 40 (mm);

• Caixa de aço acabamento preto, 240 x 111 x 140 (mm);

• Peso do kit, 3kg.

Este equipamento coleta os sinais do seletor do elevador ou um seletor independente dedicado para o sistema Decodse2, faz a contagem dos andares através deste sistema, transforma os sinais recebidos paralelamente em serial e envia o protocolo para que o indicador mostre o andar atual em que o carro se encontra.
