IPDMQCS

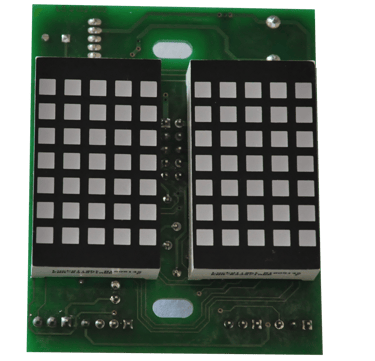

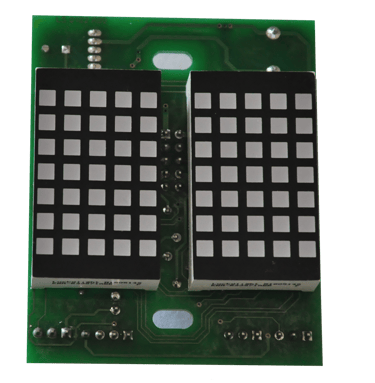

O IPDMQCS é um Indicador de Posição Digital Matriz de ponto Quadrado que possui função de efetuar Chamadas através da comunicação Serial com os comandos da linha Genius. É o que existe de mais moderno e prático, pois disponibiliza ao usuário o posicionamento do elevador, sentido de movimento, sinalização sonora e efetua chamadas, facilitando e diminuindo os custos de instalação e manutenção, atendendo todas as normas vigentes.

Todos os comandos produzidos pela Infolev com comunicação serial para função de indicador e nos comandos com chamada serial de pavimento como indicador chamador de pavimento.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Camando Compacto

• Tamanho diferenciado: 39x23mm;

• Opção de cor do display: Azul ou Vermelho;

• Economia na fiação: Com chamada Serial;

• Compatível eletricamente com todos produtos seriais INFOLEV (utiliza mesmo chicote de ligação);

• LED indicador de alimentação;

• Emite sinais sonoros para indicação do elevador chegando ou partindo do andar (gongo) e acionamento de botões;

• Diversos tipos de sinalização: serviço de manutenção, elevador com porta aberta, etc.

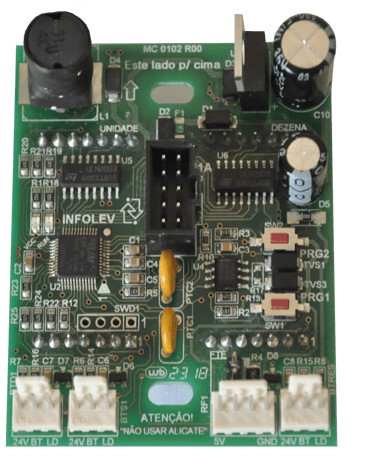

• Fácil instalação: conector que dispensa utilização de chaves de fenda, programação in loco, orientação de fixação impressa na própria placa;

• Faz e sinaliza chamadas de subida, descida, especiais, CODE.

Prático e Versátil

Para mais informações, faça download dos arquivos abaixo:

Catálogo do Indicador IPDMQCS

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até o indicador, ele a interpreta e consegue saber que marcação deve mostrar no display.
