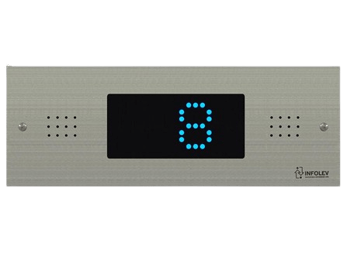

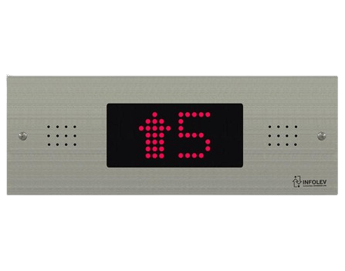

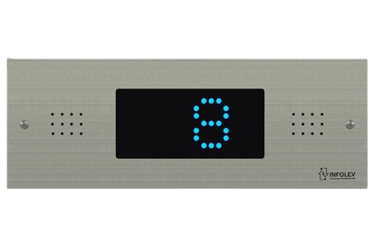

IPDMG

Indicador de Posição Digital Matriz de ponto Grande Serial. Em todos comandos Infolev com comunicação serial ou para comandos de outras marcas através do KIT DECODSE.

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até o indicador, ele a interpreta e consegue saber que marcação deve mostrar no display.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Camando Compacto

• Tensão de trabalho: 24Vcc +/- 20%;

• Temperatura máxima do ambiente de instalação: 40ºC;

• Serial 4 linhas (24V, 0V, TX+, TX-);

• Conector de encaixe – alojamento PV 5+5 não polarizado;

• Furos oblongos (facilidade de instalação);

• Marcação das paradas feita no transmissor (facilidade de troca de marcação);

• Alta imunidade a ruído;

• Variedade de símbolos disponíveis para o nome das paradas;

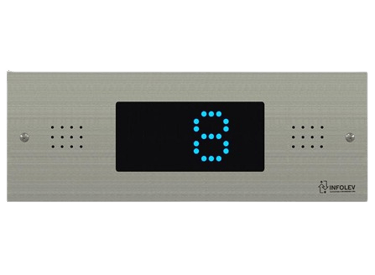

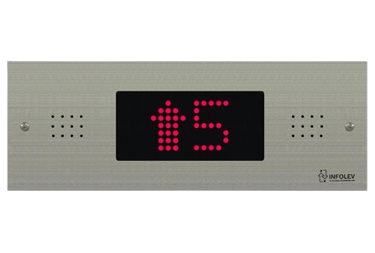

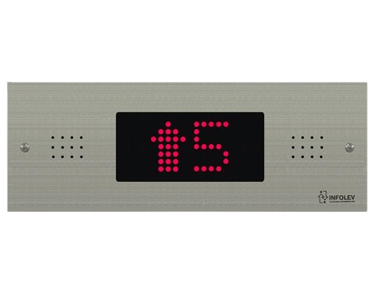

• Opção de cor do display; azul ou vermelho;

• 7 opções de setas diferentes:

• Indica porta aberta "PA" e manutenção "MT";

• Solução ideal para instalação sobre as portas de pavimento e/ou cabina;

• Consumo (médio): Vermelho 110mA, Azul 84mA.

Prático e Versátil

Para mais informações, faça download dos arquivos abaixo:

Catálogo do Indicador IPDMG
