IPDLCD

green and blue color illustration

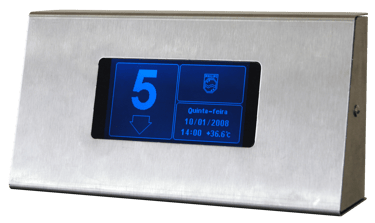

O IPLCD é um indicador de posição digital de cristal líquido, composto por um display LCD 240x128 pixels monocromático, cuja função é informar aos usuários do elevador sua posição atual, direção de viagem, além de informações adicionais como, por exemplo, nome do prédio, logotipo da conservadora, etc.

Em todos comandos Infolev com comunicação serial ou para comandos de outras marcas através do KIT DECODSE. Pode ser aplicado junto com a Botoeira Matricial.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Camando Compacto

  • Display LCD monocromático;

  • Resolução: 240 x 128 pixels;

  • Tensão de trabalho: 24Vcc +/- 30%;

  • Led’s indicadores de alimentação (3,3V e 5V);

  • Serial 4 linhas (24V, 0V, TX+, TX-);

  • Conector de encaixe – alojamento PV 5+5 não polarizado;

  • Furos oblongos (facilidade de instalação);

  • Alta imunidade a ruído;

  • Variedade de símbolos disponíveis para o nome das paradas;

  • Indicam porta aberta "PA" e manutenção "MT";

  • Possui sinal sonoro tipo "Gongo";

  • Possui sinal sonoro tipo "Bip";

  • 5 tipos de letras grandes;

  • 5 tipos de setas (animadas);

  • Mensagens personalizadas;

  • Mensagens publicitárias;

  • Mensagens aleatórias;

  • Mostra data e hora;

  • Mostra a capacidade de carga da cabina;

  • Consumo máximo): 3,34W (28V@121mA).

Prático e Versátil

Para mais informações, faça download dos arquivos abaixo:

Catálogo do Indicador IPDLCD

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até o indicador, ele a interpreta e consegue saber que marcação deve mostrar no display.
