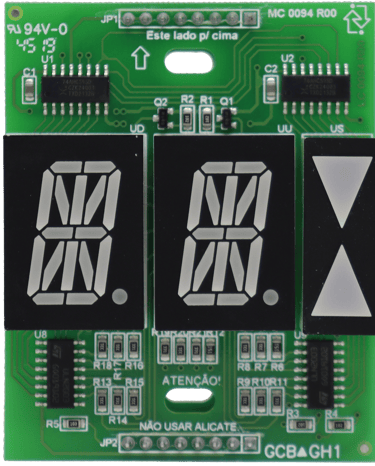

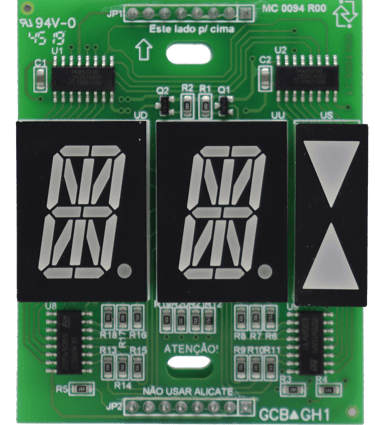

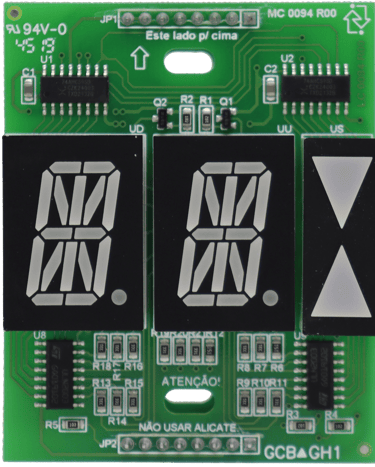

IPDACS

Indicador de Posição Digital Alfanumérico Serial. Em todos comandos Infolev com comunicação serial ou para comandos de outras marcas através do KIT DECODSE.

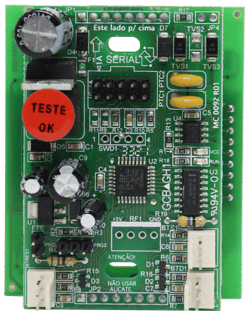

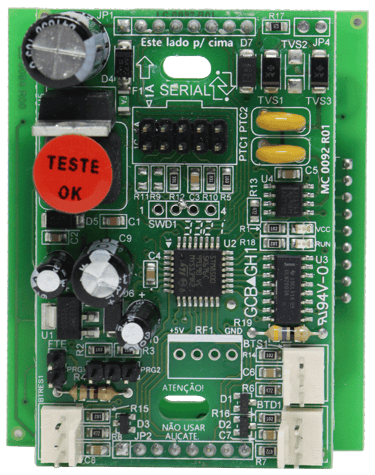

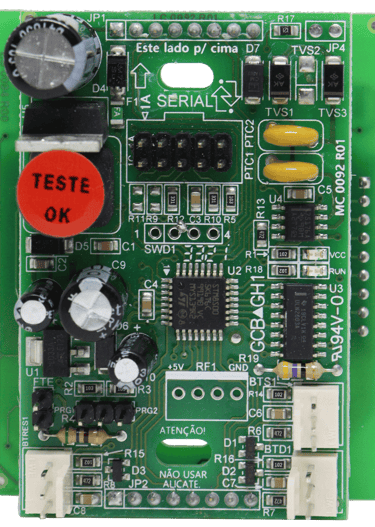

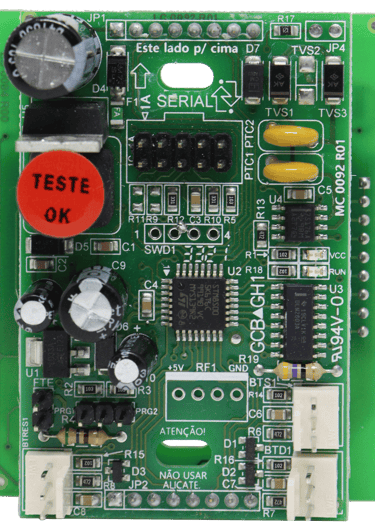

Nos comandos Infolev ou no kit DecodSe, possui um transmissor serial, que tem a função de coletar as informações atuais do elevador, tais como: pavimento atual, seta, gongo, status de PA, MT, etc, e transmitir até o indicador de forma serial, ou seja, através de apenas 2 fios (mais 2 de alimentação). Quando a informação chega até o indicador, ele a interpreta e consegue saber que marcação deve mostrar no display.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Camando Compacto

• Tensão de trabalho: 24Vcc +/- 20%;

• Temperatura máxima do ambiente de instalação: 40ºC;

• Serial 4 linhas (24V, 0V, TX+, TX-);

• Conector de encaixe – alojamento PV 5+5 não polarizado;

• Furos oblongos (facilidade de instalação);

• Marcação das paradas feita no transmissor (facilidade de troca de marcação);

• Alta imunidade a ruído;

• Variedade de símbolos disponíveis para o nome das paradas;

• Indicam porta aberta "PA" e manutenção "MT";

• Não possui seta acoplada;

• Pode ser montado em conjunto com a seta Sequese ou seta GG;

• Solução ideal para instalação sobre as portas de pavimento e/ou cabina;

• Consumo (médio): 67mA.

Prático e Versátil

Para mais informações, faça download dos arquivos abaixo:

Catálogo do Indicador IPDACS
