INTERFACE IRGE VVVF

A placa IRGE-VVVF pode ser definida como placa de interface para placa Genius, utilizada na montagem de comandos da linha VVVF. Tem como objetivo principal reduzir o tempo e otimizar a montagem dos quadros de comando, através de melhorias no circuito elétrico (diminuindo o número de ligações), jogo de cabinhos prontos e otimizados, número de placas fixadas da chapa de montagem e etc.

INTERFACE IRGE VVVF

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

CARACTERÍSTICAS

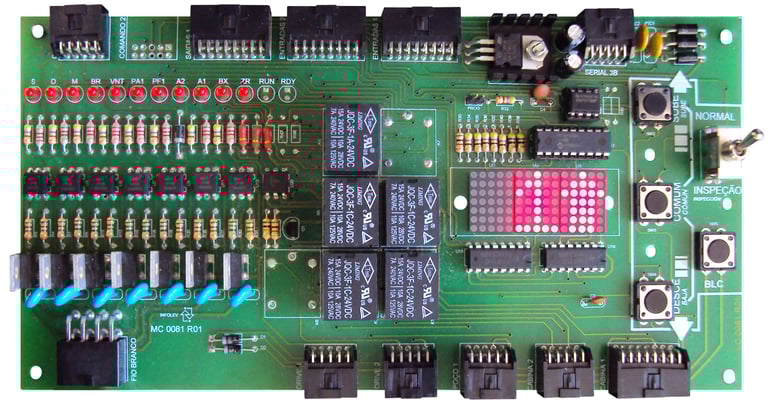

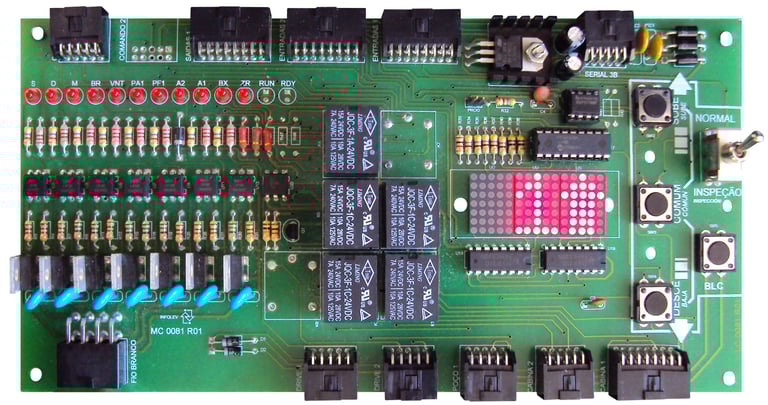

A placa é composta pela integração das seguintes interfaces:

• 3 placas IROP3-24Vcc, para o acionamento dos contatores de SOBE, DESCE, M (motor), BR (freio), PA/PF (operador de porta trifásico), VNT (ventilador monofásico);

• 3 placas IR2-24Vcc, para acionamento da ALTA_2, ALTA_1, BAIXA, PA/PF (operador de porta tipo VVVF);

• 1 caixa de manobra do comando completa para operação em modo inspeção (chaves AUT/MAN, MS/MD/MC, BLC;

• 1 indicador de posição IPDM Vermelho).

ESPECIFICAÇÕES TÉCNICAS

• Temperatura máxima (local da instalação / casa de máquinas): 40ºC;

• Consumo de cada entrada do circuito de IROP: 24Vcc @ 23,4mA;

• Capacidade máxima de saída de cada circuito de IROP: 600V @ 4A;

• Consumo IPDM: Alimentação 24Vcc (+15 / -15%) @ Consumo médio: 56mA / Consumo máximo: 70mA;

• Consumo de cada entrada do circuito de IR-24: 24Vcc @ 25mA;

• Capacidade máxima de saída de cada circuito de IR-24: 24Vcc @ 2A;

• Os únicos componentes que são passíveis a desgaste mecânico são os relés (10.000.000 de manobras cada);

VANTAGENS

• Inteiramente plugada a placa Genius;

• Conector tipo MODU polarizado, para evitar conexões deslocadas;

• Por ser inteiramente de encaixe, torna-se extremamente fácil sua retirada do quadro de comando, na necessidade de eventuais trocas ou envio para reparo;

• Dimensões reduzidas, se compararmos com a somatória de todas as placas;

• Redução do número de placa em estoque;

• Menor número de ligações, reduzindo a possibilidade de falhas;

• Possui LED'S para monitoração dos principais sinais enviados pela placa GENIUS;

• Mesma largura da placa Genius, visando manter um lay-out de comando mais coerente;

• Furos adicionais de fixação, que reforçam na área dos botões de manobra do comando em modo inspeção;

• Adequação do diagrama elétrico do quadro de comando, de acordo com a norma IEC60617;
