INTERFACE IRGE HD

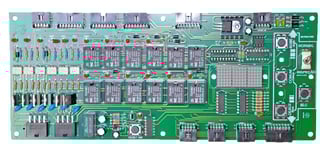

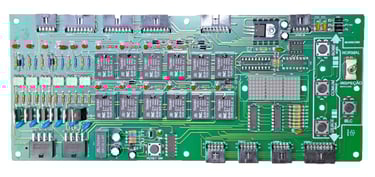

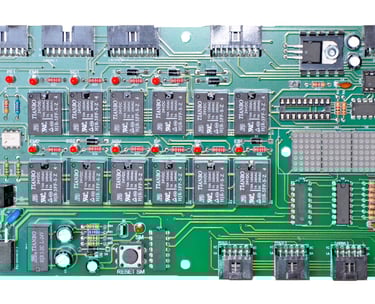

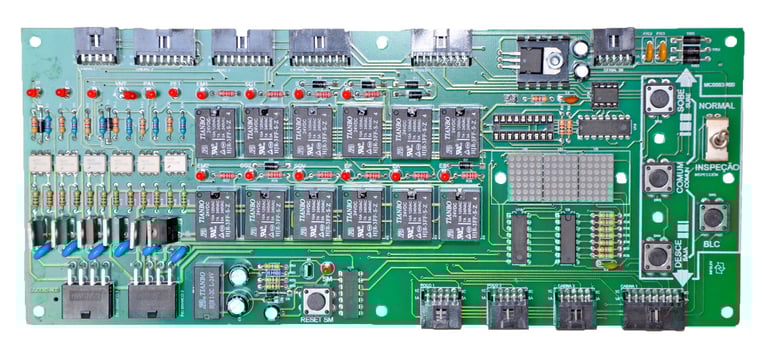

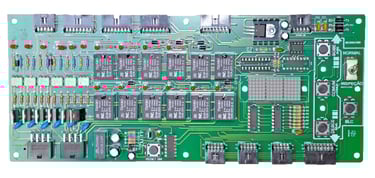

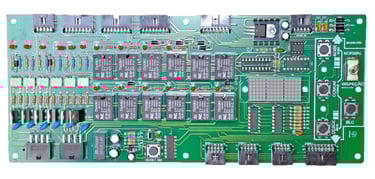

A placa IRGE-HD pode ser definida como placa de interface para placa Genius, utilizada na montagem de comandos da linha Hidráulico. Tem como objetivo principal reduzir o tempo e otimizar a montagem dos quadros de comando, através de melhorias no circuito elétrico diminuindo o número de ligações), jogo de cabinhos prontos e otimizados, número de placas fixadas da chapa de montagem e etc. Aplicação em toda linha de comandos Genius-Hidráulico, com sistemas de partida direta, estrela triângulo e com inversor, com acionamento direto das válvulas de partida EP, de alta (EA) e de baixa (EB).

• A placa IRGE-HD é composta pela integração das seguintes interfaces:

• 2 placas IROP3-J, para o acionamento dos contatores de M (motor), E (estrela), T (triângulo), PA/PF (operador de porta trifásico), VNT (ventilador monofásico);

• 1 placa Salva-Motor para medição da temperatura do motor dentro da central hidráulica;

• 6 placas IR2-24V, para acionamento dos relês EM1/EM2 (linha de emergência), SG1/SG2 (linha de segurança), SGV (segurança das válvulas), S (sobe), D (desce), EP (válvula de partida), EA (válvula de alta), EB (válvula de baixa), PA/PF (operador de porta tipo VVVF);

• 1 caixa de manobra do comando completa para operação em modo inspeção (chaves AUT/MAN, MS/MD/MC,BLC;

• 1 indicador de posição IPDM).

INTERFACE IRGE HD

Características

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Especificações Técnicas

• Temperatura máxima (local da instalação / casa de máquinas): 40ºC;

• Consumo de cada entrada do circuito de IROP: 24V @ 23,4mA;

• Capacidade máxima de saída de cada circuito de IROP: 600V @ 4A;

• Consumo IPDM: Alimentação 24Vcc (+15 / -15%) @ Consumo médio: 56mA / Consumo máximo: 70mA;

• Consumo de cada entrada do circuito de IR-24: 24V @ 25mA;

• Capacidade máxima de saída de cada circuito de IR-24: 24V @ 2A;

• Os únicos componentes que são passíveis a desgaste mecânico são os relés (10.000.000 de manobras cada).

Vantagens

• Placa inteiramente plugada a placa Genius;

• Conector tipo MODU polarizado, para evitar conexões deslocadas;

• Por ser inteiramente de encaixe, torna-se extremamente fácil sua retirada do quadro de comando, na necessidade de eventuais trocas ou envio para reparo;

• Dimensões reduzidas, se compararmos com a soma das dimensões de todas as placas;

• Redução do número de placa em estoque;

• Menor número de ligações, reduzindo a possibilidade de falhas;

• Placa possui LED'S para monitoração dos principais sinais enviados pela placa GENIUS;

• Furos adicionais de fixação, que reforçam na área dos botões de manobra do comando em modo inspeção;

• Adequação o diagrama elétrico do quadro de comando, de acordo com a norma IEC60617.
