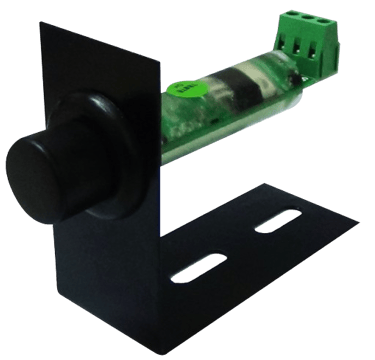

INFOSENSOR

O infosensor apesar de ser magnético não utiliza ampolas, evitando assim problema de imantar (grudar). O sensor é eletrônico acionado pelo campo magnético do ímã. Aplicação em todos os quadros de comando Infolev e outras marcas.

180mm(A) x 36mm(L) x 85mm(P)

INFOSENSOR

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Características

• Por ser um sensor de estado sólido, não possui contato mecânico, com isso evita

• problemas mecânicos de acionamento como:

• Ficar fechado direto ou não conseguir fechar por alguma obstrução;

• O infosensor possui um invólucro lacrado, com isso possui maior proteção mecânica, não tendo problema de cair no chão e quebrar. maior rigidez.;

O infosensor possui três bornes para ligação identificado com os seguintes

símbolos:

• (S) é a saída, essa é a linha que será conectada com o sinal do comando;

• (-) negativo = 0Vcc;

• (+) positivo = 24Vcc;

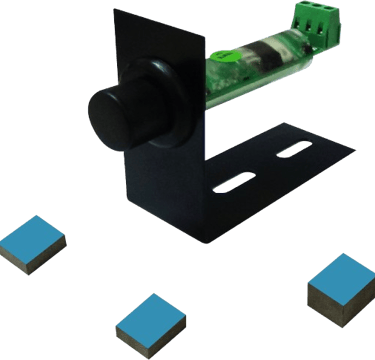

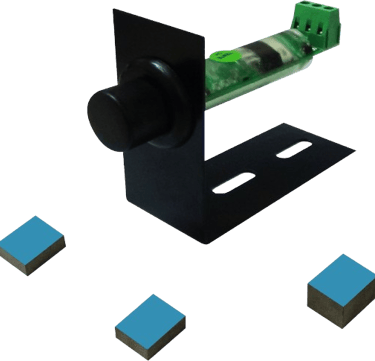

* Instale o ímã na guia com o lado pintado voltado para o infosensor.

Características elétricas:

• Alimentação: 11,5 Vcc a 28,5Vcc.

(Atenção! Alimentação maior que 28,5Vcc danificará o infosensor)

Ao passar pelo ímã, o 24Vcc (ou qualquer outra tensão entre 11,5 a 28,5Vcc) é enviado para a saída onde deve ser ligado o sinal a ser acionado, por exemplo: INS (pulo de subida).

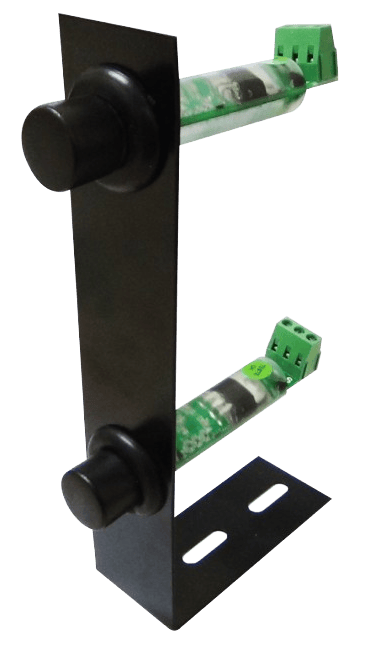

Para cada sinal a ser acionado, deve-se utilizar um sensor, exemplo em um elevador de 2 velocidades com um sinal de parada, deve ser utilizado 3 sensores, um para pulo de subida (INS), outro para pulo de descida (IND) e o terceiro para o sinal de parada (ISD).

Proteções

• Possui proteção contra curto circuito na saída, não ativa a saída enquanto não for eliminado o curto, voltando ao normal assim que resolvido;

• Possui proteção contra ligação invertida, caso inverta a ligação não funcionará porém não deixa que o sensor queime;

• Possui proteção de retorno da linha, evita que o led acenda sem ter sido realmente acionado.

Distância de Operação:

• ímã de 23x19x5mm: 30mm;

É recomendado fixar o infosensor em uma distância de aproximadamente 20mm

do ímã, pois o infosensor estando muito próximo do ímã poderá ocorrer do infosensor ativar antes de chegar na frente do ímã.
