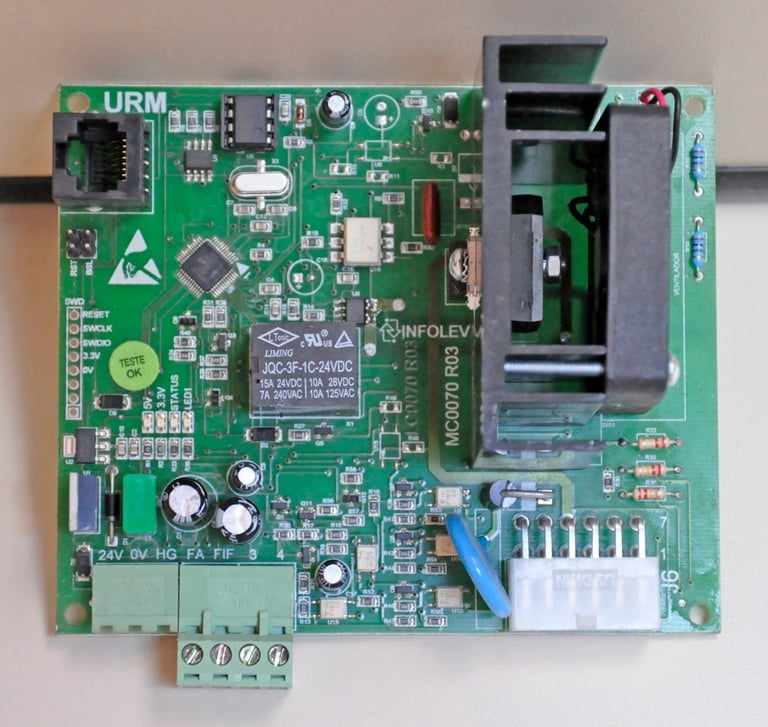

FONTE FREIO

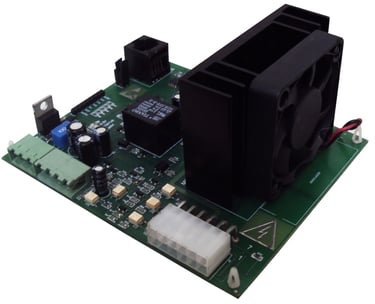

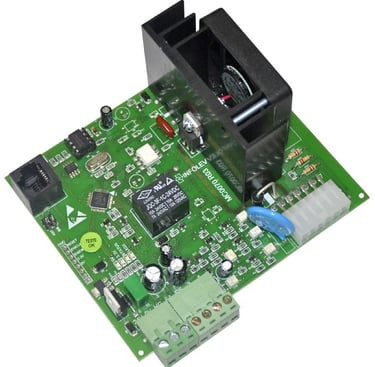

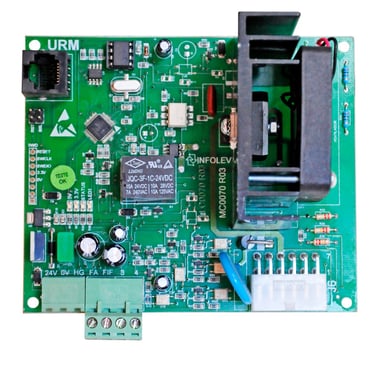

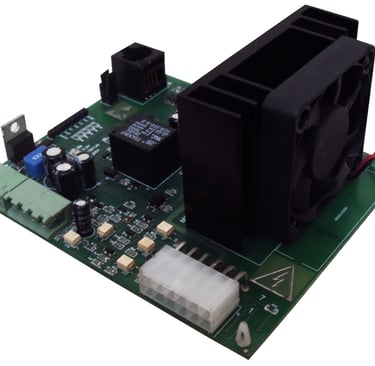

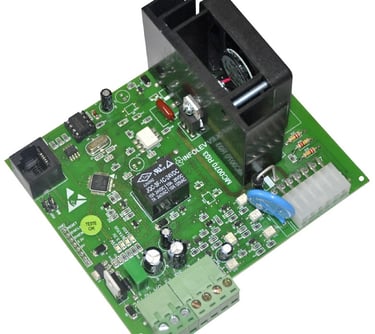

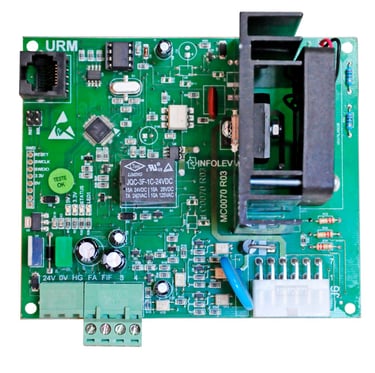

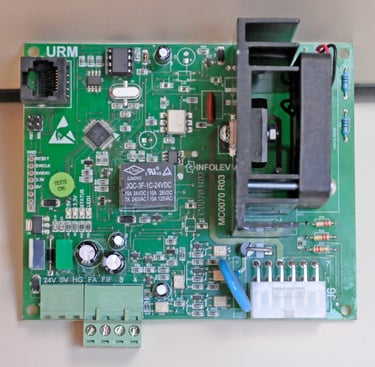

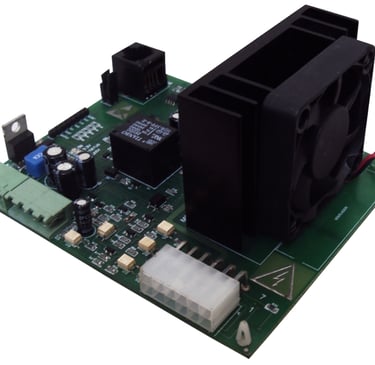

A placa Fonte Freio tem como principal função regular a tensão fornecida para o freio da máquina, substituindo o transformador e o retificador do comando, desde que as características elétricas do freio não ultrapassem as especificações elétricas da placa que é: Máx. 220Vcc/8A. Na placa Fonte Freio foram implementados controles adicionais tais como, diminuição da tensão para evitar aquecimento do freio, (função que antes era feita por um resistor a parte), monitoramento de falta ou inversão de fase (FIF) e monitoramento do contato do freio, evitando que o elevador tente partir caso o freio não abra. Aplicação em todos comandos onde as características elétricas do freio não ultrapassem: Máx. 220Vcc/8A.

Consiste em retificar a tensão alternada de entrada e controlar na saída, regulando o ângulo de disparo do tiristor.

Também monitora o contato do freio caso possua, garantindo que o freio abriu, não permitindo que o elevador tente partir com o freio fechado, evitando assim danos mecânicos no conjunto.

O firmware em conjunto com o hardware desenvolvido tem capacidade de identificar diversas anomalias, gerando e armazenando códigos de falhas em sua memória.

FONTE FREIO

Fundamentos

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Característica

• Relé de falha;

• Monitoração de falta ou inversão de fase (FIF);

• Saída digital status FIF;

• Saída digital para uso geral;

• Ventilação forçada no dissipador;

• Led indicador de operação;

• Led indicador de erros e alarmes;

• Led indicador de tensão 5Vcc e 3.3Vcc;

• Conexão com URM2;

• Conector de encaixe para controle e potência separados;

Eletrônica

• Alimentação: 24Vcc +/- 20%;

• Consumo: 35mA@24Vcc;

• Temperatura de operação: 0ºC ~ 65ºC;

• Contato relé: NA(normal aberto) 5A – 240Vca;

• Saída digital FIF: tensão de saída igual à de alimentação / corrente máxima 100mA;

• Saída digital FA: tensão de saída igual à de alimentação / corrente máxima 100mA;

• Entrada monitoramento contato freio: 1mA@220Vca / Alta impedância de entrada 200KΩ;

• Entrada Habilita Geral (HG):

• Circuito FIF: 220Vca ou 380Vca +/- 10% / alta impedância de entrada, acima de 200KΩ;

Potência

• Alimentação: 180Vca ~ 240Vca;

• Ajuste de corrente: 0,5A ~ 8A.

Borne KRE

• Tensão máxima: 250Vca;

• Corrente máxima: 15A;

• Bitola do fio: Máximo 2,0mm².

Borne KRE

• Minifit 12 vias;

• Chicote fio 1,0mm² / branco;

• Máxima corrente 13A @ temperatura ambiente 30 ºC.
