FIAÇÃO PRÉ PRONTA

Hoje uma modernização requer além da qualidade dos produtos utilizados, como quadros de comandos e acessórios de segurança, também outros diferenciais como tempo de instalação. As fiações são fabricadas sobre medida para cada elevador. Para fiação de cabina temos duas medidas: uma padrão e uma prolongada, para cabinas maiores e fora de padrão. Ambas atendem todas as necessidades de ligações de cabina até a caixa de passagem.

A função da fiação pré pronta é proporcionar as seguintes vantagens:

• Redução considerável na mão de obra;

• Redução no tempo de instalação do elevador;

• Maior proteção contra mau contato e curto circuito;

• Todas as pontas são identificadas com etiquetas evitando erros na ligação ao quadro de comando;

FIAÇÃO PRÉ PRONTA

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Características

Especificações técnicas:

• Formado por cabos flexíveis conforme a norma NBR 5410;

Secção dos cabos(Bitola):

• 0,50mm² para chamadas, limites e indicadores;

• 0,75mm² para linhas de contatos de porta de pavimento e trincos;

Identificações:

• 7 cores diferentes, especificas para cada ítem;

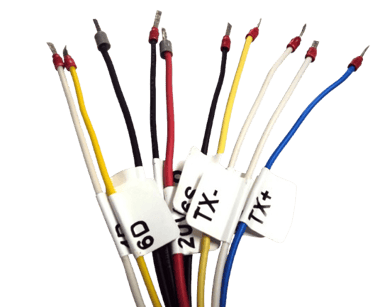

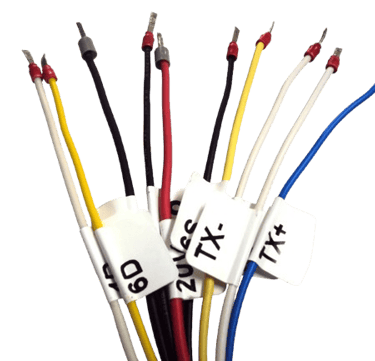

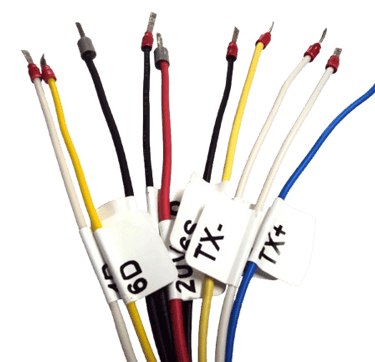

• Todos os cabos com etiquetas de identificação;

• Todos os cabos presos com abraçadeiras plásticas;

• Pontas dos cabos que são ligados no quadro de comando com filme plástico que protegem a marcação das etiquetas e facilita a passagem para casa de máquinas;

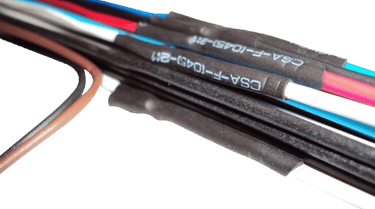

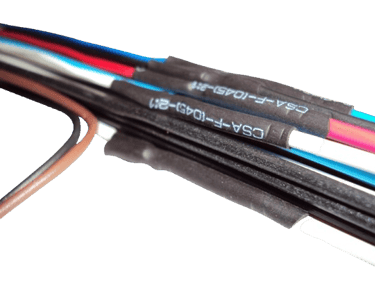

• Todas as derivações são estanhadas e isoladas com material termo-encolhível que garante a total proteção contra oxidação, curtos circuitos e falhas nas derivações;

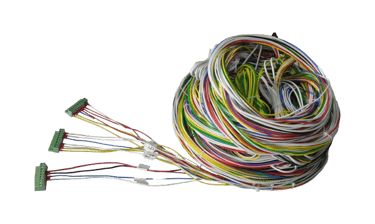

• Plugs para conectar indicadores digitais INFOLEV (outros plug's sobre consulta);

Ítens inclusos:

• Botões de chamada de pavimento;

• Iluminação dos botões;

• Indicadores dígitais;

• Setas de direção;

• Trincos de porta;

• Limites de fim de curso;

Opcionais:

• Ligação para 2 botões (seletivo na subida e descida);

• Ligação para ILH (indicador luminoso horizontal) – com lâmpadas;

• Ligação para setas gongo;

Fabricação:

Por ser fabricada na medida exata conforme as dimensões do poço do elevador, é fundamental que nos informem as medidas corretamente, para isso utilize a ficha de fácil preenchimento e com todas as informações necessárias, ou em caso de dúvidas entre em contato com a infolev.
