DESPACHO

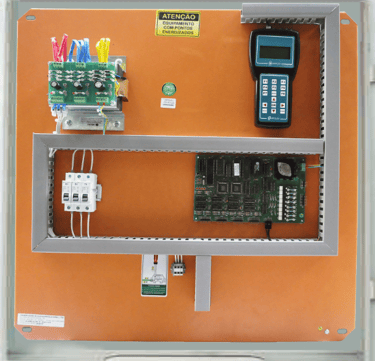

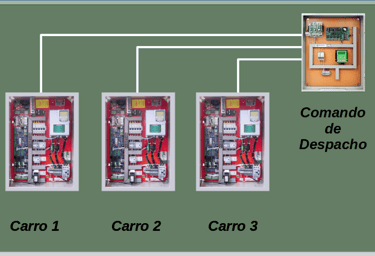

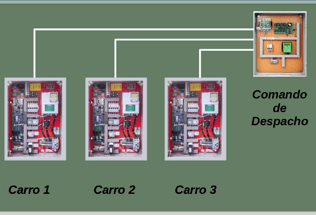

O quadro de despacho é um dispositivo que tem como objetivo principal, analisar todas as chamadas do grupo de elevadores e destinar os carros eficientemente, para obter o menor tempo de espera pelo usuário. Normalmente empregado em grupos de mais do que dois carros, dispõe de recursos para monitoramento do tráfego, programação de estratégias de atendimento, agendamento de estratégias, entre outros.

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Módulo Relógio

É um relógio de tempo real que armazena o ano, mês, dia e hora. Uma vez acertado o relógio estes dados permanecem atualizados mesmo com o módulo de despacho desligado, ou no caso de falta de enegia elétrica.

Com o Despacho, é possível agendar o funcionamento do grupo de elevadores, pelo dia da semana, hora de início e fim. Estão previstos até sete perfis ou programas.

Vantagens que Fazem a Diferença

Contador de Partidas

Um contador de partidas. Cada elevador que parte incrementa esse contador. No final de uma hora este valor é armazenado, para analise posterior.

Possui também um contador de chamadas, ou seja, armazena quantas chamadas foram registradas (soma das chamadas de cabina do carro1, carro2, carro3 mais as chamadas de pavimento de subida e de descida).

Módulo de Exebição de Carros

É possível observar a movimentação dos três carros ao mesmo tempo, com a indicação de sentido, andar em que se encontra, parado ou em movimento, bloqueado ou não conectado.

Neste módulo é efetuado toda programação do comando despacho, ex:

• Quantidade de parada dos elevadores;

• Andar principal, utilizado no serviço de bombeiro em caso de emergência;

• Andar de estacionamento;

• Quantidade de elevadores que estacionam;

• Tempo para o estacionamento;

• Zona de atendimento dos elevadores;

• Tempo de bloqueio, tempo pelo qual um elevador é considerado como "bloqueado";

• Serviço independente, se atende apenas as chamadas cabina ou trabalha isolado do grupo;

• Serviço VIP;

Faz analise estatísticas dos seguintes parâmetros:

• Máximo de chamadas por hora:

• Média de chamadas por hora;

• Tempo máximo de atendimento;

• Máximo de partidas por hora;

• Número de chamadas registradas em um dia específico;

• Tempo médio de atendimento das chamadas em um dia específico;

• Tempo máximo de atendimento das chamadas em um dia específico;

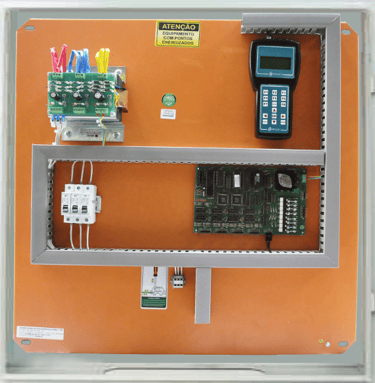

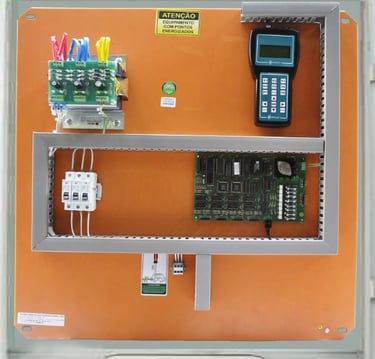

Camando Compacto

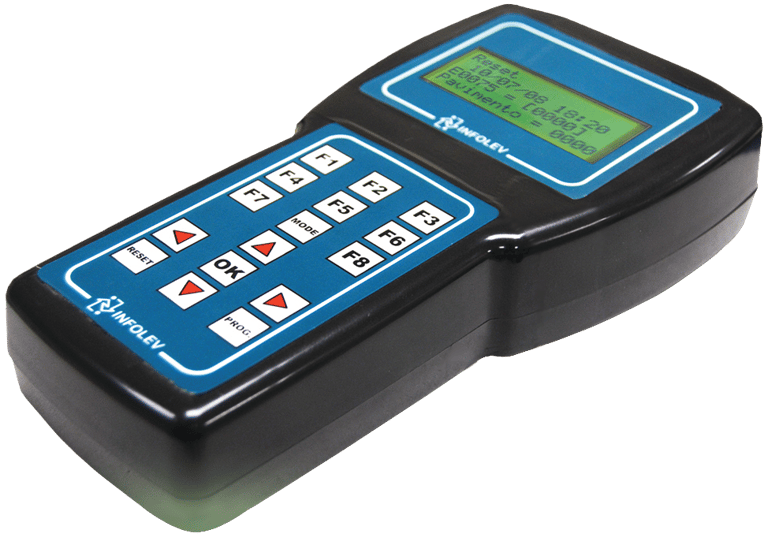

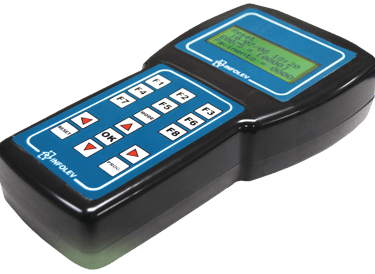

• Possui uma interface com teclado e display de cristal liquido, que permite a programação de diversos parâmetros bem como a visualização de diversas funções;

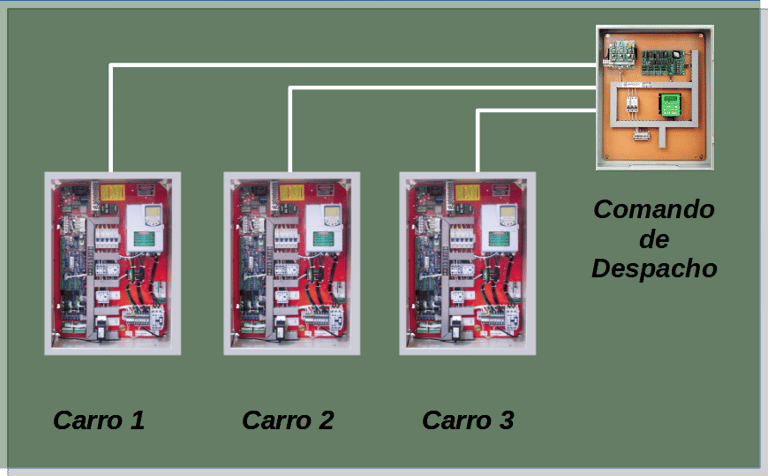

• As placas de despacho podem ser montadas em varias configurações, dependendo do número de carros no grupo;

• Permite a conexão de um microcomputador tipo PC que pode funcionar com o software "Painel de tráfego";

• Possui sistema D.A.F.F.E (Dispositivo Auxiliar de Falta de Força Elétrica);

• Possui 5 módulos com funções específicas descritas abaixo:

Prático e Versátil

Módulo de Diagnóstico

É possível ver o estado de lógico das entradas do sistema. Ver em tempo real a situação dos elevadores.

Para mais informações, faça download dos arquivos abaixo:

Manual comando Despacho

Painel de tráfego

O Painel de despacho unido ao software de tráfego, traz ainda mais benefícios ao edifício, conheça mais sobre o Painel de tráfego, clique aqui.
