BARREIRA INFRAVERMELHA

É um equipamento de proteção, que reduz ao mínimo as consequências nocivas do choque de uma pessoa com a folha da porta da cabina. Aplicação em todos os quadros de comando de qualquer marca.

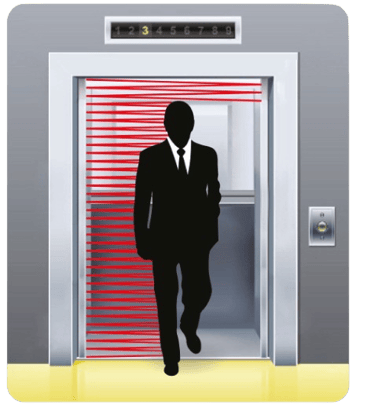

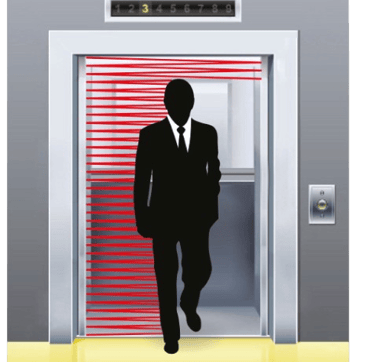

A função da barreira infravermelha é evitar que o usuário se choque com as portas do elevador quando elas estiverem fechando.

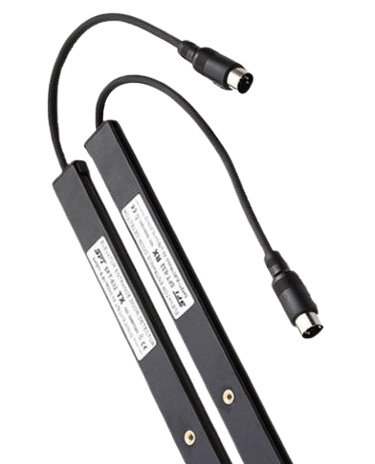

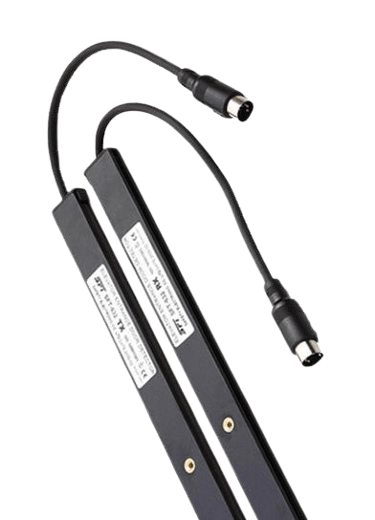

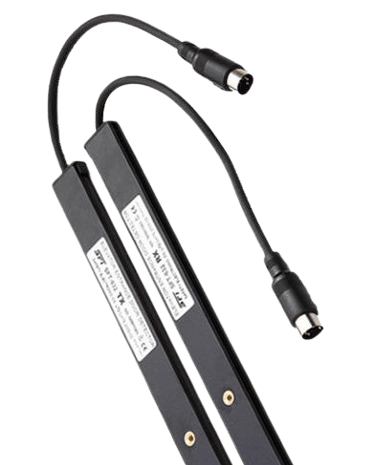

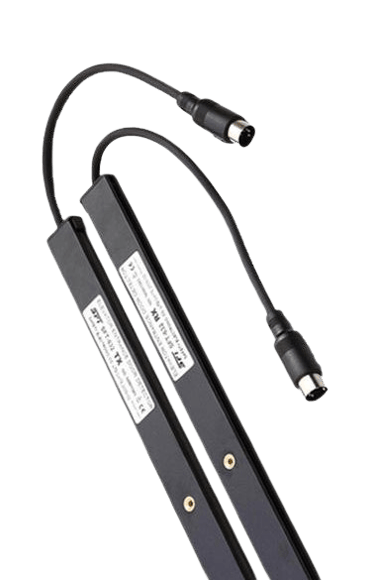

Isso ocorre devido à interrupção dos feixes infravermelhos criados entre as réguas transmissora (TX) e receptora (RX).

Quando estes feixes são interrompidos o comando é informado de que existe um obstáculo no caminho das portas, de posse dessa informação, as portas do elevador são reabertas de imediato, impedindo o choque sobre o usuário.

• O controle é feito através de uma central que funciona com 110VCA ou 220VCA/50Hz/60Hz de alimentação, comuma saída a relé com contatos NA e NF;

• Possui um buzzer (sinal sonoro) que pode ser desligado, se necessário;

• Possui LED's de monitoramento da operação inclusos na caixa de controle (central) e nas réguas;

BARREIRA INFRAVERMELHA

Imagens meramente ilustrativas, as características de cada comando variam de acordo com cada aplicação.

Características

Especificações Ténicas

• Número de diodos 32;

• Distância entre diodos: 58mm;

• Máximo de feixes (distância ≥ 400mm): 154;

• Mínimo de feixes (distância ≤ 400mm): 94;

• Feixe mais alto: 1823mm;

• Feixe mais baixo: 23mm;

• Distância de detecção: 0~4000mm;

• Deslocamento vertical a 0mm: ± 20mm;

• Deslocamento horizontal a 0mm: ± 3mm;

• Deslocamento angular a 0mm: ± 10° (graus);

• Confiabilidade do cabo: 20 milhões de movimentos da porta;

• Imunidade a luz: ≥ 50.000 LUX;

• Conformidade com EMC: Emissões a EN 12015, imunidade a EN12016;

• Faixa de temperatura de operação: -10ºC á +65ºC;

• Classificação IP (grau de proteção): IP54;

• Tempo de resposta (NPN ou PNP): 65ms;

• Tempo de resposta do rele: 80ms;

• Função de tempo limite de obstrução: 15s – 5 diodos não adjacentes.

Especificações Ténicas

• Tamanho: 145mm(P) x 67mm(L) x 39mm(A);

• Tensão de entrada: 110/220VCA ± 20% 50/60Hz;

• Consumo de energia: 4W;

• Tipo de contato do relé: 1 COM(comum), 1 NO(normal aberto), 1 NC(normal fechado);

• Classificação do contato do relé: 250VCA / 7A ou 30VCC / 7A;

• Compatibilidade eletromagnética: Conforme normas EN 12015 e EN 12016.
